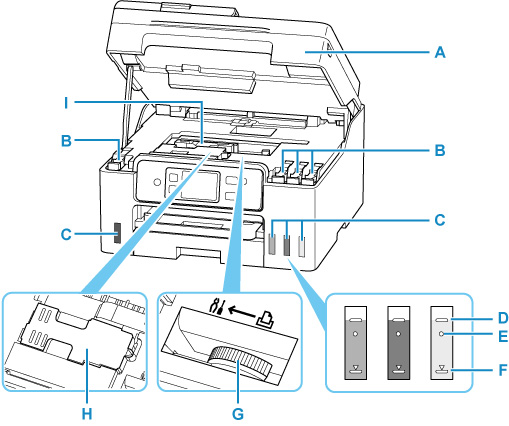

Εσωτερική όψη

A: Μονάδα σάρωσης / Κάλυμμα

Σαρώνει πρωτότυπα. Ανοίξτε για να γεμίσετε τα δοχεία μελάνης και να αφαιρέσετε μπλοκαρισμένο χαρτί.

B: Καλύμματα δοχείων

Ανοίξτε για να γεμίσετε τα δοχεία μελάνης.

C: Δοχεία μελάνης

Το μαύρο δοχείο μελάνης βρίσκεται αριστερά και τα έγχρωμα δοχεία μελάνης (κυανό, ματζέντα και κίτρινο) βρίσκονται δεξιά.

Εάν η στάθμη κάποιου δοχείου μελάνης είναι χαμηλή, γεμίστε το.

• Γέμισμα Δοχείων μελάνης

D: Πάνω γραμμή ορίου

Υποδεικνύει τη μέγιστη χωρητικότητα του μελανιού.

E: Μία κουκίδα

Υποδεικνύει την απαιτούμενη ποσότητα μελάνης κατά την αντικατάσταση της μελάνης στην κεφαλή εκτύπωσης.

F: Κάτω γραμμή ορίου

Υποδεικνύει το χαμηλότερο όριο επαρκούς ποσότητας μελανιού για εκτύπωση. Ξαναγεμίστε το δοχείο μελάνης προτού η στάθμη μελάνης πέσει κάτω από αυτήν τη γραμμή.

G: Μοχλός βαλβίδας μελάνης

Λειτουργία κατά τη μεταφορά ενός εκτυπωτή.

• Επισκευή του Εκτυπωτή

H: Φυσίγγιο συντήρησης

Απορροφά τη μελάνη που χρησιμοποιείται για καθαρισμό.

• Αντικατάσταση το φυσίγγιο συντήρησης

I: Θήκη κεφαλής εκτύπωσης

Η κεφαλή εκτύπωσης είναι προεγκατεστημένη.
